سوکت رله 5 فیش پایه دار

سوکت 5 خانه پایه رله کامیونی: راهنمای جامع خرید و نصب

آیا تا به حال با چالش تعویض یک رله معیوب در سیستم پیچیده و شلوغ برق یک کامیون یا اتوبوس مواجه شده‌اید؟ قطع کردن سیم‌ها، اتصال مجدد آن‌ها و نگرانی از یک اشتباه کوچک که می‌تواند به یک مشکل بزرگ‌تر ختم شود، تجربه‌ای آشنا برای بسیاری از متخصصان برق خودرو است. اما یک قطعه کوچک و کارآمد می‌تواند این فرآیند را به طرز چشمگیری ساده، ایمن و سریع کند. سوکت 5 خانه پایه رله کامیونی، قهرمان گمنام سیستم‌های الکتریکی خودروهای سنگین است. در این راهنمای جامع، به بررسی کامل این قطعه حیاتی می‌پردازیم و شما را برای خرید سوکت رله 5 فیش پایه دار با بهترین کیفیت و مناسب‌ترین قیمت آماده می‌کنیم.

سوکت رله 5 خانه چیست و چه ساختاری دارد؟

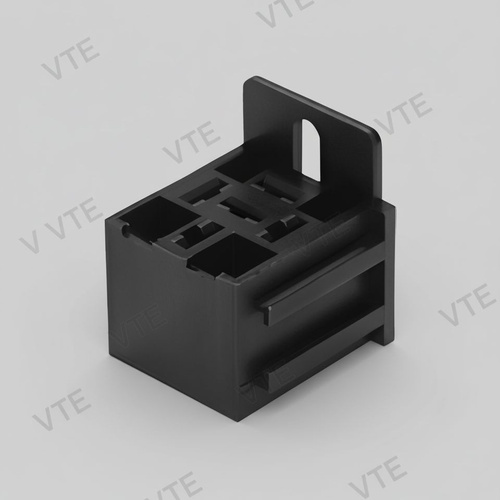

سوکت 5 خانه پایه رله، که با نام سوکت رله 5 پین نیز شناخته می‌شود، یک قطعه پلاستیکی-فلزی است که به عنوان یک رابط استاندارد برای نصب، اتصال و تعویض آسان رله‌های 5 پایه در مدارات الکتریکی، به‌ویژه در خودروهای سنگین مانند کامیون، تریلی و اتوبوس، به کار می‌رود. این سوکت‌ها معمولاً برای ولتاژهای 12 ولت یا 24 ولت طراحی می‌شوند که سیستم برق اکثر کامیون‌ها بر پایه ولتاژ 24 ولت است.

ساختار این قطعه شامل دو بخش اصلی است:

1. بدنه پلاستیکی: این بخش معمولاً از پلاستیک‌های مهندسی مقاوم در برابر حرارت، ضربه و مواد شیمیایی رایج در محیط موتور ساخته می‌شود. کیفیت این پلاستیک در طول عمر و ایمنی سوکت نقش اساسی دارد.
2. پین‌های فلزی (فیش): در داخل بدنه پلاستیکی، 5 ترمینال یا فیش فلزی قرار دارد که وظیفه برقراری اتصال الکتریکی بین سیم‌های ورودی/خروجی و پایه‌های رله را بر عهده دارند. جنس این پین‌ها (معمولاً آلیاژی از برنج یا مس) و کیفیت اتصال آن‌ها به سیم، مستقیماً بر عبور جریان بدون افت ولتاژ و داغ شدن تأثیر می‌گذارد.

کاربردهای اصلی سوکت پایه رله در خودروهای سنگین

شاید در نگاه اول این قطعه ساده به نظر برسد، اما کاربرد آن در سیم‌کشی‌های مدرن خودرویی و صنعتی حیاتی است. در خودروهای سنگین که مدارهای الکتریکی متعددی برای روشنایی، سیستم‌های ایمنی، بوق، فن‌های خنک‌کننده، و سایر تجهیزات رفاهی وجود دارد، استفاده از رله‌ها برای کنترل جریان‌های بالا امری ضروری است. سوکت رله در این میان نقش یک واسط منظم و استاندارد را ایفا می‌کند و مزایای زیر را به همراه دارد:

• تسهیل نصب و تعویض: به جای قطع و وصل کردن مستقیم سیم‌ها به رله، تنها با قرار دادن یا خارج کردن رله از سوکت، می‌توان آن را نصب یا تعویض کرد.
• افزایش ایمنی: این سوکت‌ها از تماس ناخواسته سیم‌ها با یکدیگر و بروز اتصال کوتاه جلوگیری می‌کنند.
• نظم‌دهی به دسته سیم: استفاده از سوکت‌ها به سیم‌کشی ظاهری حرفه‌ای و منظم می‌بخشد که عیب‌یابی‌های بعدی را بسیار آسان‌تر می‌کند. برای تکمیل این نظم، استفاده از انواع سیم و کابل خودرویی با کیفیت نیز اهمیت ویژه‌ای دارد.

چرا خرید سوکت رله 5 فیش پایه دار یک انتخاب هوشمندانه است؟

استفاده از سوکت رله فراتر از یک انتخاب سلیقه‌ای است؛ این یک ضرورت برای افزایش کارایی و ایمنی سیستم برق است. اگر هنوز برای استفاده از این قطعه تردید دارید، مزایای کلیدی آن شما را متقاعد خواهد کرد:

• صرفه‌جویی در زمان و هزینه: یک تکنسین می‌تواند در عرض چند ثانیه یک رله معیوب را از سوکت خارج و با یک رله جدید جایگزین کند. این سرعت عمل در تعمیرات، هزینه‌های نیروی کار و زمان خواب خودرو را به شدت کاهش می‌دهد.
• کاهش خطای انسانی: پایه‌های سوکت دارای جایگاه مشخصی هستند. این ویژگی احتمال اتصال اشتباه سیم‌ها را تقریباً به صفر می‌رساند؛ اشتباهی که می‌تواند به سوختن رله یا حتی ECU خودرو منجر شود.
• افزایش طول عمر اتصالات: با استفاده از سوکت، دیگر نیازی به لحیم‌کاری یا استفاده از ترمینال‌های غیر استاندارد نیست. اتصالات فیشی استاندارد، یک ارتباط پایدار و مطمئن را برای مدت طولانی تضمین می‌کنند. بسیاری از این سوکت‌ها دارای گیره یا قفل مکانیکی هستند که از جدا شدن رله بر اثر لرزش‌های شدید خودرو جلوگیری می‌کند.

نقشه پایه‌ها و نحوه عملکرد سوکت رله 5 پین

برای استفاده صحیح از سوکت، آشنایی با نقشه پایه‌های استاندارد آن ضروری است. رله‌های 5 پایه دارای دو پایه برای مدار فرمان (کویل) و سه پایه برای مدار قدرت هستند. این پایه‌ها معمولاً با اعداد زیر مشخص می‌شوند:

• پایه 85 و 86: این دو پایه به کویل یا سیم‌پیچ داخلی رله متصل هستند. با اعمال ولتاژ (معمولاً از طریق یک سوئیچ یا سیگنال کنترلی) به این دو پایه، میدان مغناطیسی ایجاد شده و کنتاکت داخلی رله جابجا می‌شود.
• پایه 30: این پایه، ورودی اصلی برق (معمولاً از باتری یا فیوز) به مدار قدرت است.
• پایه 87: این پایه به عنوان خروجی "در حالت وصل" یا Normally Open (NO) شناخته می‌شود. در حالت عادی، ارتباطی بین پایه 30 و 87 وجود ندارد. زمانی که کویل (پایه‌های 85 و 86) فعال می‌شود، کنتاکت داخلی جابجا شده و برق از پایه 30 به پایه 87 متصل می‌شود.
• پایه 87a: این پایه خروجی "در حالت قطع" یا Normally Closed (NC) است. در حالت عادی (زمانی که رله غیرفعال است)، پایه 30 به این پایه متصل است. به محض فعال شدن رله، این اتصال قطع می‌شود.

این نقشه استاندارد است، اما همیشه توصیه می‌شود قبل از نصب، دیاگرام روی خود رله را نیز بررسی کنید.

بررسی قیمت سوکت رله 5 فیش پایه دار و عوامل موثر بر آن

قیمت سوکت رله 5 فیش پایه دار تحت تأثیر عوامل مختلفی قرار دارد. آگاهی از این عوامل به شما کمک می‌کند تا خریدی هوشمندانه و متناسب با نیاز خود داشته باشید.

علاوه بر موارد جدول، برند سازنده و کیفیت متریال به کار رفته در انواع سرسیم و پین‌های داخلی، از مهم‌ترین فاکتورهای تعیین‌کننده قیمت هستند. یک سوکت ارزان‌قیمت ممکن است در کوتاه‌مدت کار شما را راه بیندازد، اما در درازمدت با خطر ذوب شدن بدنه، اکسید شدن پین‌ها و قطع شدن اتصال مواجه خواهد بود که می‌تواند خسارات سنگینی به همراه داشته باشد.

راهنمای خرید عمده سوکت رله 5 فیش برای تولیدکنندگان

تولیدکنندگان دسته سیم‌های خودرویی و لوازم خانگی برای حفظ کیفیت و اعتبار محصول نهایی خود، نیازمند قطعاتی با کیفیت ثابت و استاندارد هستند. اگر به دنبال خرید عمده سوکت رله 5 فیش هستید، به نکات زیر توجه ویژه‌ای داشته باشید:

1. تأمین‌کننده معتبر: همکاری با یک تأمین‌کننده معتبر مانند "کالای برق وحید" تضمین می‌کند که تمامی قطعات دریافتی از یک استاندارد کیفی واحد پیروی می‌کنند.
2. گواهینامه‌های کیفیت: از وجود استانداردهای کیفی برای مواد اولیه، به خصوص مقاومت حرارتی پلاستیک، اطمینان حاصل کنید.
3. قیمت رقابتی: در خرید عمده، می‌توان به دنبال سوکت رله 5 فیش پایه دار ارزان و در عین حال باکیفیت بود. مذاکره برای قیمت بهتر در حجم بالا کاملاً منطقی است.
4. تست نمونه: قبل از نهایی کردن خرید، حتماً چند نمونه از محصول را برای تست‌های فنی و بررسی انطباق با نیازهای تولیدی خود دریافت کنید.

نکات کلیدی هنگام نصب سوکت رله

نصب صحیح سوکت به اندازه کیفیت خود قطعه اهمیت دارد. این چند نکته ساده را همواره مد نظر داشته باشید:

• ایمنی اول از همه: قبل از شروع هر کاری، حتماً اتصال باتری خودرو را قطع کنید.
• بررسی نقشه: نقشه پایه‌های رله و سوکت را با هم تطبیق دهید.
• اتصال محکم سیم‌ها: برای اتصال سیم‌ها به پین‌های سوکت، از ابزار پرس سرسیم مناسب استفاده کنید تا اتصالی محکم و پایدار ایجاد شود. یک اتصال شل می‌تواند باعث ایجاد گرما و آتش‌سوزی شود.
• عایق‌بندی: پس از اتصال سیم‌ها، محل اتصال را با وارنیش حرارتی یا چسب برق باکیفیت به خوبی عایق کنید.
• تثبیت سوکت: سوکت را در محلی مناسب که از حرارت مستقیم موتور و رطوبت دور باشد، به صورت محکم نصب کنید.

سفارش آنلاین سوکت رله از کالای برق وحید

در دنیای پرسرعت امروز، دسترسی سریع و آسان به قطعات، یک مزیت بزرگ محسوب می‌شود. شما می‌توانید برای سفارش آنلاین سوکت رله و سایر ملزومات برقی مانند انواع سوکت‌های خودرویی با بالاترین کیفیت، به فروشگاه آنلاین "کالای برق وحید" مراجعه کنید. خرید آنلاین به شما امکان مقایسه محصولات، مشاهده مشخصات فنی دقیق و دریافت سفارش در سریع‌ترین زمان ممکن را می‌دهد.

جمع‌بندی

سوکت 5 خانه پایه رله کامیونی، قطعه‌ای ساده اما حیاتی برای تضمین ایمنی، کارایی و دوام سیستم برق خودروهای سنگین و ماشین‌آلات صنعتی است. این قطعه با استانداردسازی اتصالات، فرآیند نصب، عیب‌یابی و تعویض رله‌ها را به شدت آسان کرده و از بروز خطاهای پرهزینه جلوگیری می‌کند. انتخاب یک سوکت باکیفیت، سرمایه‌گذاری کوچکی است که از بروز مشکلات بزرگ در آینده جلوگیری می‌کند.

برای خرید سوکت رله 5 فیش پایه دار با کیفیت تضمین‌شده، مشاوره تخصصی و قیمت‌های رقابتی، "کالای برق وحید" به عنوان متخصص در زمینه ملزومات برقی تولید دسته سیم، بهترین انتخاب شماست. همین امروز با کارشناسان ما تماس بگیرید یا از فروشگاه آنلاین ما دیدن فرمایید تا از بهترین محصولات برای پروژه‌های خود بهره‌مند شوید.

سوالات متداول (FAQ)

1. تفاوت اصلی بین سوکت رله 4 پایه و 5 پایه چیست؟

سوکت رله 4 پایه تنها دارای یک خروجی (معمولاً NO - Normally Open) است، در حالی که سوکت 5 پایه دارای دو خروجی (NO و NC - Normally Closed) است که امکان استفاده در مدارهای کنترلی پیچیده‌تر را فراهم می‌کند.

2. آیا می‌توان از یک سوکت 12 ولت برای سیستم 24 ولت استفاده کرد؟

خیر. هرچند ممکن است رله به صورت فیزیکی در سوکت جا بیفتد، اما سیم‌کشی و کیفیت ساخت سوکت‌های 12 ولت برای تحمل جریان و ولتاژ سیستم 24 ولت طراحی نشده و استفاده از آن می‌تواند خطرآفرین باشد.

3. چگونه کیفیت یک سوکت رله را تشخیص دهیم؟

به کیفیت پلاستیک بدنه (نباید شکننده و نازک باشد)، ضخامت سیم‌های متصل به آن، و وجود قفل یا گیره محکم برای نگه داشتن رله توجه کنید. سوکت‌های باکیفیت معمولاً سنگین‌تر و مستحکم‌تر به نظر می‌رسند.

4. اهمیت گیره قفل روی سوکت چیست؟

این گیره از جدا شدن ناخواسته رله از سوکت بر اثر لرزش‌های شدید موتور و جاده جلوگیری می‌کند و یک اتصال دائمی و مطمئن را تضمین می‌نماید.
